Simulado de concurso para Engenheiro Mecânico

Para aprofundar seus conhecimentos na área de Engenharia Mecânica, preparamos esse simulado com questões especificas que caíram em Provas Objetivas de concursos públicos, para o cargo de Engenheiro Mecânico, o qual exige nível superior.

Questão 1

Durante a etapa de seleção dos materiais em um projeto, o engenheiro deve conhecer suas características de deformação a fim de garantir o melhor desempenho possível do componente. Neste tema, analise os gráficos a seguir e assinale a alternativa correta.
sada

a) A curva 1 refere-se a um material de comportamento dúctil, pois o ensaio mostra uma reta no gráfico de tensão-deformação

b) A curva 1 refere-se a um material de comportamento frágil

c) Fica evidente que a curva 2 refere-se a um material de comportamento frágil, pois um mesmo valor de tensão aparece em mais de um ponto da curva

d) Ambos os materiais apresentam comportamento frágil, pois o ensaio termina com a ruptura do corpo de prova

e) Não é possível analisar o gráfico, uma vez que não há informações sobre o tamanho do corpo de prova

Questão 2

Leia o texto a seguir, adaptado do livro "HIBBELER, R.C., Resistência dos Materiais, 7 Ed. Prentice Hall Brasil, 2010".

"Energia de deformação resulta do trabalho interno das tensões normal e de cisalhamento. Ela é sempre uma quantidade ________.
À medida que o comprimento da viga ________, a energia de deformação provocada por flexão torna-se muito maior do que a energia de deformação provocada por cisalhamento. Por essa razão, de modo geral, a energia de deformação por cisalhamento em vigas ________ ser desprezada."

Assinale a alternativa que preencha correta e respectivamente as lacunas.

Questão 3

Para o estudo e projeto de componentes sujeitos a um escoamento fluidodinâmico, é importante a avaliação da camada-limite. Acerca deste tema, assinale a alternativa incorreta.

a) A simplicidade do escoamento sobre uma placa plana infinita é que a velocidade U fora da camada-limite é constante e, por isso, a pressão também será constante considerando que esta região é não viscosa, incompressível, está em regime permanente

b) No crescimento de uma camada-limite sobre uma placa plana, a camada-limite é laminar por uma curta distância a jusante da borda de ataque. A transição ocorre sobre uma região da placa e não sobre uma linha única transversal à placa. A região de transição estende-se para jusante até o local onde o escoamento da camada-limite torna-se inteiramente turbulento

c) A camada-limite acelera o fluido, de modo que tanto o fluxo de massa quanto o fluxo de quantidade de movimento são maiores do que seriam na ausência da camada-limite

d) O conceito de camada-limite marcou o começo da era moderna da mecânica dos fluidos

e) A camada-limite é a região adjacente a uma superfície sólida na qual tensões viscosas estão presentes, em contraposição à corrente livre em que as tensões viscosas são desprezíveis

Questão 4

A expressão "física newtoniana" refere-se ao conjunto de contribuições de Isaac Newton para a Física. A respeito da cinemática dos corpos, assinale a alternativa incorreta.

a) Quando se estuda o movimento de satélites e foguetes, é justificável considerar o sistema de referência inercial fixo em relação às estrelas

b) Apesar de a Terra girar em torno do seu próprio eixo e orbitar em torno do Sol, as acelerações criadas por estas rotações são relativamente pequenas e, portanto, podem ser desprezadas na maioria das aplicações

c) A sensação que sentimos ao estarmos sentados em um carro que faz uma forte aceleração para a frente é causada por uma força que atua sobre nosso corpo e nos empurra contra o banco. Essa força é denominada Força de Aceleração

d) Um sistema de referência inercial não gira. Em vez disso, seus eixos ou transladam com velocidade constante ou estão em repouso

e) A equação do movimento estabelece que uma força desequilibrada sobre um corpo o faz acelerar

Questão 5

Atualmente tem-se acompanhado a aplicação de motores que operam com ciclo Atkinson em veículos híbridos. Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) No ciclo Atkinson clássico, o pistão se desloca mais até chegar ao ponto-morto inferior na expansão que na compressão, ou seja, o pistão vai mais longe depois da queima.
( ) Um motor de ciclo Atkinson moderno é fisicamente igual a um de ciclo Otto. A diferença está no tempo de abertura da válvula de issão. Ao ficar aberta por mais tempo, ela diminui a fase da compressão, que começa acima do PMI (ponto-morto inferior), e aumenta o curso da de expansão, permitindo aproveitar melhor a energia da queima do combustível.
( ) A vantagem de se usar motores com ciclo Atkinson é o menor custo de produção. Como veículos híbridos já têm um custo elevado devido ao trem de força elétrico, as montadoras conseguem compensar um pouco o valor final instalando motores com ciclo Atkinson.
( ) É errado chamar o ciclo dos motores a combustão dos veículos híbridos de Atkinson, pois todos os motores que usam gasolina operam no chamado ciclo Otto.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Questão 6

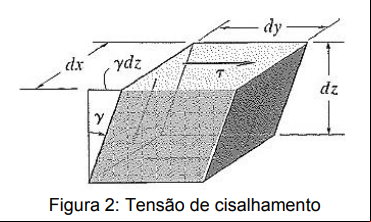

João Resistente estava estudando para sua prova e perguntou ao seu professor se, no volume da figura a seguir, as forças verticais de cisalhamento realizavam trabalho. O professor propôs 5 alternativas para João conforme abaixo. Analise a figura a seguir, onde "T" ́(Tau) é a tensão de cisalhamento e "F" é a força de cisalhamento e assinale a alternativa correta.
d

a) Nesse caso, a tensão de cisalhamento provoca a deformação do elemento de modo tal que somente a força de cisalhamento dF = T (dx/dy), que age sobre a face superior do elemento, desloca-se ydz em relação à face inferior. As faces verticais só giram, portanto, as forças de cisalhamento nessas faces realizam trabalho

b) Nesse caso, a tensão de cisalhamento provoca a deformação do elemento de modo tal que somente a força de cisalhamento dF = T (dx/dy), que age sobre a face superior do elemento, desloca-se ydz em relação à face inferior. As faces verticais só giram, portanto, as forças de cisalhamento nessas faces não realizam nenhum trabalho

c) Como o volume em questão não está se movendo de forma uniforme na direção do plano XY, o termo correto seria tensão de deformação plástica, e não tensão de cisalhamento

d) Com certeza há realização de trabalho pela força de cisalhamento dF = T (dx/dy), pois as faces verticais giram

e) Isso irá depender se o material é de natureza dúctil ou frágil. Como essa informação não está disponível, não é possível determinar

Questão 7

Compressores e turbinas são utilizados em meios de transporte, na indústria, em usinas e muitas outras aplicações. Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) Uma turbina é um dispositivo que desenvolve potência em função da agem de um gás ou líquido escoando através de uma série de pás colocadas em um eixo que está livre para girar.
( ) Na modelagem de turbinas a vapor e a gás, a energia potencial líquida da matéria em escoamento normalmente é desprezível.
( ) Compressores são dispositivos nos quais o trabalho é realizado sobre a substância em escoamento ao longo dos mesmos, de modo a mudar o estado da substância, aumentar a pressão e/ou a elevação.
( ) São tipos de compressores: Alternativo, Fluxo axial, Centrífugo e de Lóbulo.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Questão 8

Leia o texto a seguir, adaptado do livro "FOX, ROBERT W., Introdução à Mecânica dos Fluidos / Tradução da 6ª ed. americana, Rio de Janeiro, RJ: LTC, 2006", a respeito de Escoamento Laminar em tubos:

"Para escoamento incompressível, a conservação de massa exige que, conforme a velocidade na proximidade da parede é ________, a velocidade na região central sem atrito do tubo deve ________ ligeiramente para compensar; para esta região central não viscosa, portanto, a pressão (conforme indicado pela equação de Bernoulli) deve ________ um pouco."

Assinale a alternativa que preencha correta e respectivamente as lacunas.

a) reduzida / crescer / cair

b) reduzida / crescer / cair

c) reduzida / diminuir / cair

d) aumentada / crescer / aumentar

e) aumentada / crescer / diminuir

Questão 9

O princípio do trabalho virtual foi desenvolvido por John Bernoulli em 1717 e, como outros métodos de análise, baseia-se na conservação de energia. A respeito do estudo sobre o deslocamento e a inclinação de um ponto sobre um corpo deformável, assinale a alternativa correta.

a) O princípio do trabalho virtual pode ser usado para determinar o deslocamento, mas não a inclinação em qualquer ponto sobre um corpo deformável

b) O princípio do trabalho virtual não pode ser usado para determinar o deslocamento nem a inclinação em qualquer ponto sobre um corpo deformável

c) O princípio do trabalho virtual pode ser usado para determinar o deslocamento e a inclinação em qualquer ponto sobre um corpo deformável, desde que não haja nenhuma força atuando sobre ele

d) O princípio do trabalho virtual pode ser usado para determinar o deslocamento e a inclinação em qualquer ponto sobre um corpo deformável

e) O princípio do trabalho virtual deixou de ser utilizado após a adoção do Sistema Internacional de Unidades

Questão 10

Leia o texto a seguir, adaptado da norma NBR 8196/1999.

"A escala a ser escolhida para um desenho depende da complexidade do objeto ou elemento a ser representado e da finalidade da representação. Em todos os casos, a escala selecionada deve ser suficiente para permitir uma interpretação fácil e clara da informação representada."
Conforme a Norma NBR 8196, uma escala 1:10 representa uma _____, ao o que uma escala 10:1 representa uma _____. Já um desenho na escala 1:1 pode ser classificado como _____.

Assinale a alternativa que preenche correta e respectivamente as lacunas.

a) Ampliação / Redução / Natural

b) Ampliação / Redução / Epígrafe

c) Redução/ Ampliação / Natural

d) Redução/ Ampliação / Epígrafe

e) Ampliação / Redução / Rascunho
